USBクラス・コンプライアントって何のこと?

オーディオインターフェイスなどに仕様で、最近ときどき聞くようになった「USBクラス・コンプライアント」という言葉。これを正確に理解している人は案外少ないかもしれません。DTMの世界だけでなく、PCオーディオの世界でもときどきこの言葉が使われているようですが、いろいろと誤解、誤認などもありそうな気がしています。



そこで、今回の記事はちょっとしたお勉強編ということで、このUSBクラス・コンプライアントとは何かということについて分かりやすく紹介してみたいと思います。

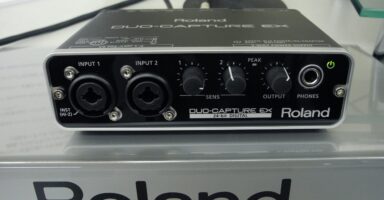

USBクラス・コンプライアント対応としてリリースされたRolandのDUO-CAPTURE EX


Banner B2
640x200(320x100)
伸縮サイズ
Banner B3
640x200(320x100)
伸縮サイズ
Banner A1(728x90)
伸縮サイズ

先に結論から言ってしまえば、USBクラス・コンプライアントとは「標準ドライバで動作しますよ」という意味。WindowsでもMacでも、iOS、さらにはLinuxにおいても専用のドライバをインストールすることなく使えます、ということを示す言葉なんです。

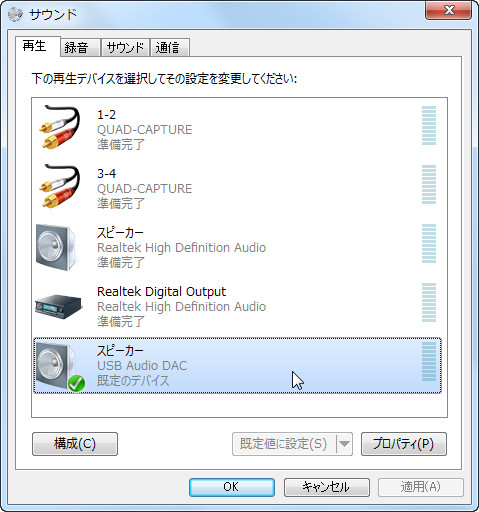

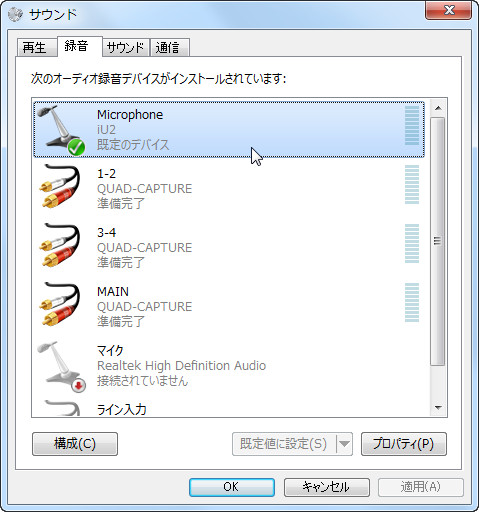

USBクラス・コンプライアント対応とは、ドライバをインストールする必要な
OS標準のドライバで動いてしまうデバイスであることを意味する



本来はどんなデバイスにおいても使える言葉だと思うのですが、Webで検索してみても分かるとおり、USBクラス・コンプライアントが登場してくるのは、オーディオインターフェイスやMIDIインターフェイスの世界のみのようです。



このうちMIDIインターフェイスにおけるUSBクラス・コンプライアントについては以前に「CoreMIDIとGenericMIDIって何だ?」という記事で詳しく紹介しているので、そちらを参照してください。ここではもう一方の、オーディオ系デバイスについて見ていくことにしましょう。


入力可能なのがオーディオインターフェイス
出力だけのものがUSB-DAC/DDC

このオーディオ系デバイス、ご存知だとは思いますが、用途によってオーディオインターフェイスと呼ばれるものと、USB-DAC(DACとはデジタル・アナログ・コンバータのこと)またはUSB-DDC(DDCとはデジタル・デジタル・コンバータのことで、USBをS/PDIFなどに変換する機器のこと)などと呼ばれるものに大別できます。大雑把にいってしまえばオーディオインターフェイスは入力も出力も可能なデバイスで、USB-DACやUSB-DDCはオーディオ出力だけを行うものを指しており、出力だけを捉えれば本質的には同じものです。



このようなオーディオインターフェイスやUSB-DAC/DDCのうち、PCに接続した際、ドライバを別途インストールするのが不要で、標準ドライバで動くもののことをUSBクラス・コンプライアントと呼んでいるわけです。



USB-DAC/DDCなどは、そのほとんどがUSBクラス・コンプライアント対応だったわけですが、最近は、オーディオインターフェイスでもRolandDUO-CAPTURE EXといったものを出してくるなど、USBクラス・コンプライアント対応というのが、ちょっとしたブーム?のようにもなっているようです。

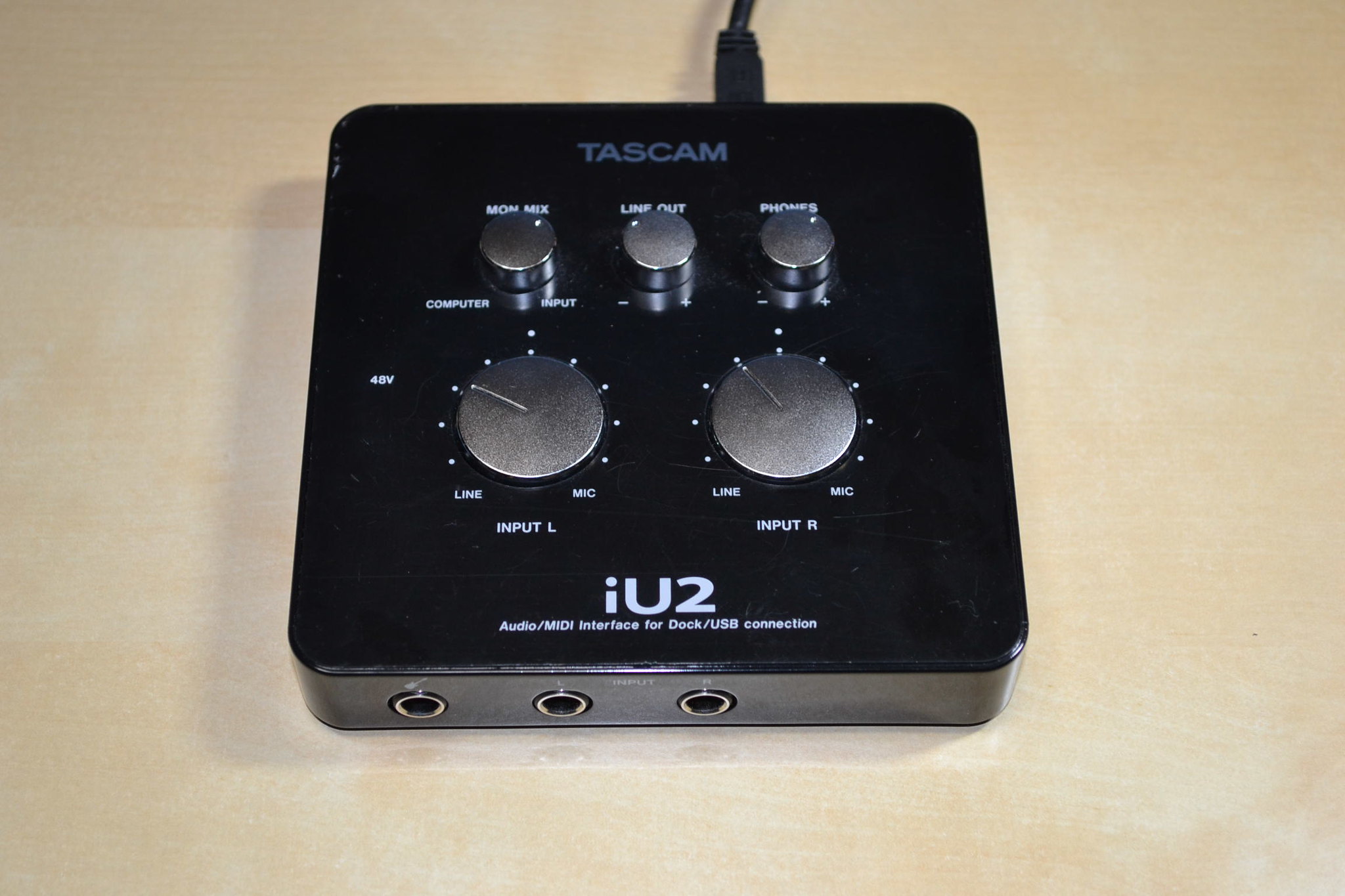

USBクラス・コンプライアントとしてMac/Windowsとも接続でき、
iPadやiPhoneにはCCK不要で直結可能なオーディオI/F、 TASCAM iU2



でも、なぜUSBクラス・コンプライアントに注目が集まっているのでしょうか?その理由は単純にiPadにあるのです。そうiPadはCamera Connection Kitを利用することでUSBデバイスと接続可能ですが、独自のドライバをインストールすることができず、USBクラス・コンプライアント対応のデバイスしか接続することができないからです。

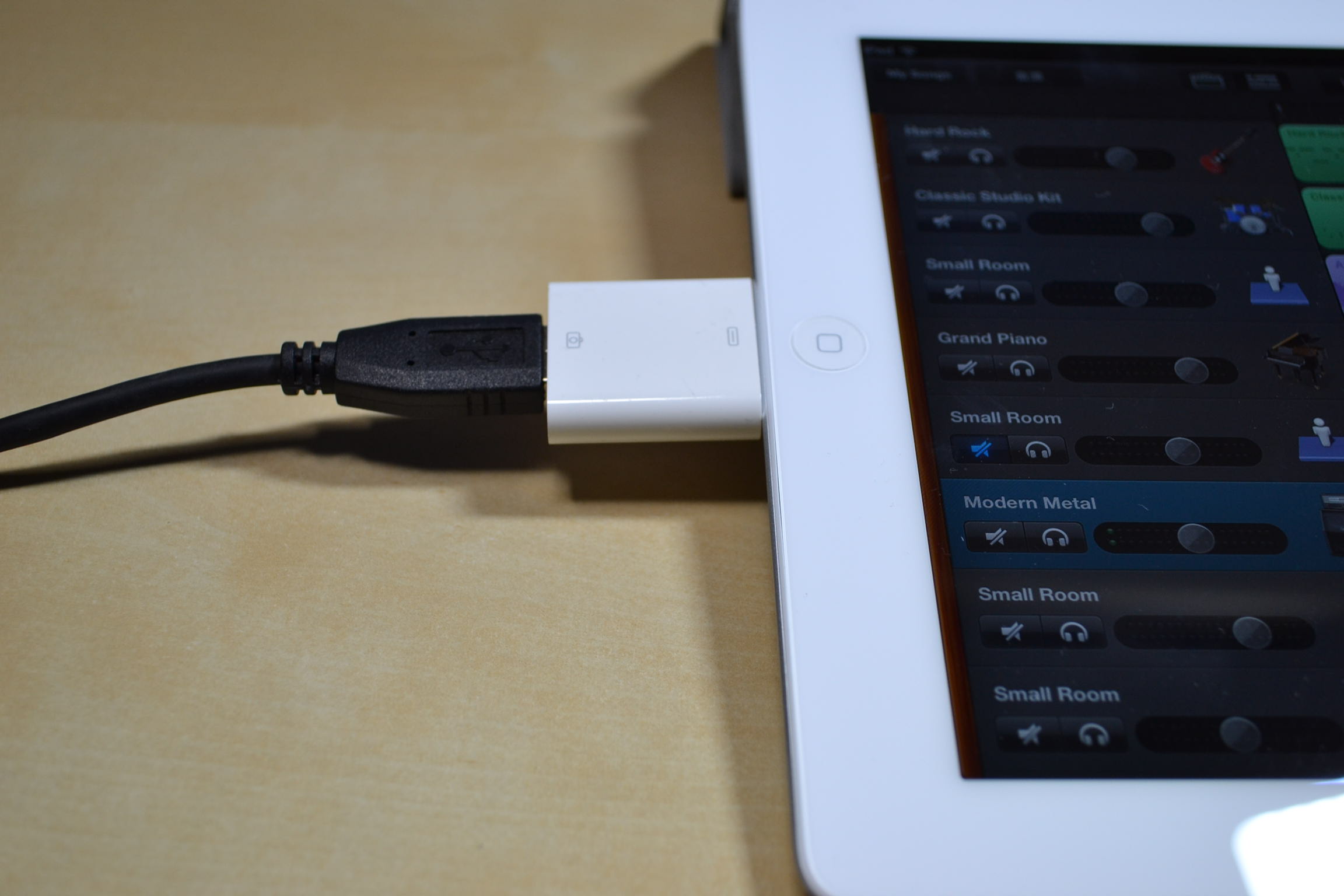

iPadはCamera Connection Kit経由でUSBデバイスと接続できる



一方、なぜUSB-DACやUSB-DDCはもともとUSBクラス・コンプライアントだったのか。ここにはもっと別の事情があるのです。現在USB-DAC/DDCは本当に数多くのメーカーから発売されています。そして、そのほとんどは小さなメーカーであり、オーディオインターフェイスを作っているメーカーとは規模が異なります。またUSB-DAC/DDCの中身の違いは主にアナログ回路部分やクロック周り、シールド部分など。逆にデジタル回路部分はチップメーカーが供給するものを使えば、結構簡単にできあがってしまうのです。



一方、そうしたデバイスの性能を最大限に引き出すためにはドライバが必要ですが、これを開発するのは相当な技術力と開発パワーが必要であり、こうした小さいメーカーでは事実上不可能なのです。そのため、ドライバが不要で済む、USBクラス・コンプライアントという仕様を各社が選択しているわけなんですね。

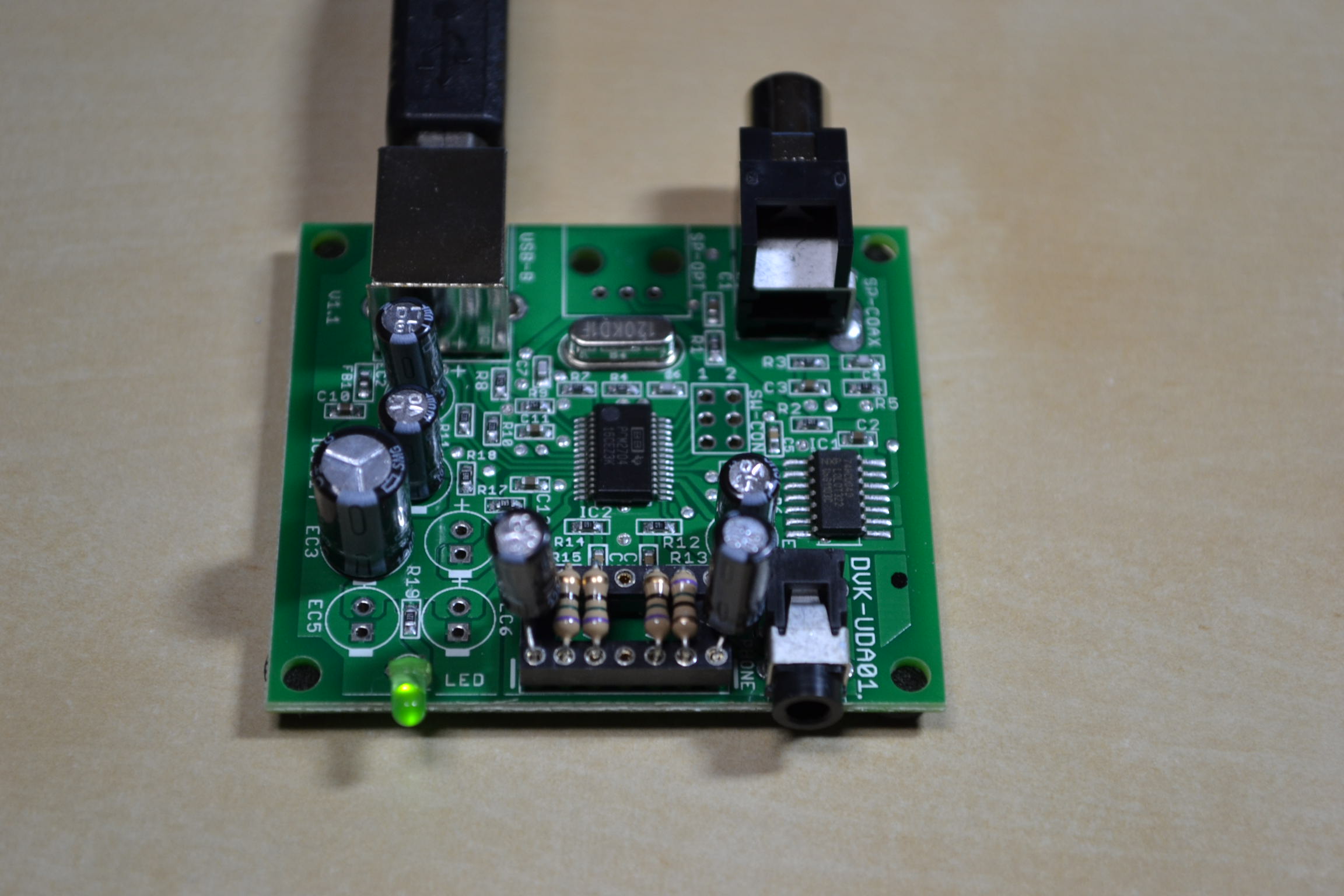

インプレスのムック「ハンダ付けなしで誰でもできる! USB DACキットではじめる高音質PCオーディオ
の付録であるUSB-DACキット、「DVK-UDA01」



最近は、雑誌の付録にUSB-DACが付いてくるくらいですからね。ちなみにインプレスが出した「ハンダ付けなしで誰でもできる! USB DACキットではじめる高音質PCオーディオ」は私も試してみましたが、下手な高級USB-DACよりずっといい音でしたよ!



USBクラス・コンプライアントだから音がいいんだ!」なんて自慢している人もいるようですが、これはちょっと勘違いかもしれませんね。またUSBクラス・コンプライアントとして接続する場合、ハードウェア本来の性能をフルに発揮することができないため、レイテンシーを小さくするという目的には合致しにくくなっています。とくにWindowsの場合はASIOドライバが使えないので、積極的にはお勧めできません(ASIO4ALLやINASIOを使うという手もありますが…)。



ところでUSBクラス・コンプライアント対応の同義語として
   ・USB Audio Class対応
   ・CoreAudio対応
といったものがありますが、ここにはちょっと注意が必要なことがあるので、解説しておきましょう。



まずUSB Audio Class対応は、まさに同義語なのですが、実は
   ・USB Audio Class  1.0
   ・USB Audio Class 2.0

という2つの規格が存在しているのです。そしてその大半は1.0となっていて、USB 1.1接続の規格になっているのです(USB 1.1ということは転送速度が遅いということを意味しています)。その結果多くの製品は44.1kHzまたは48kHzまでの対応となっていて、一部24bit/96kHzまで出力できるようになっています(オーディオインターフェイスで24bit/96kHz対応の場合、出力のみまたは入力のみの一方通行となる)。

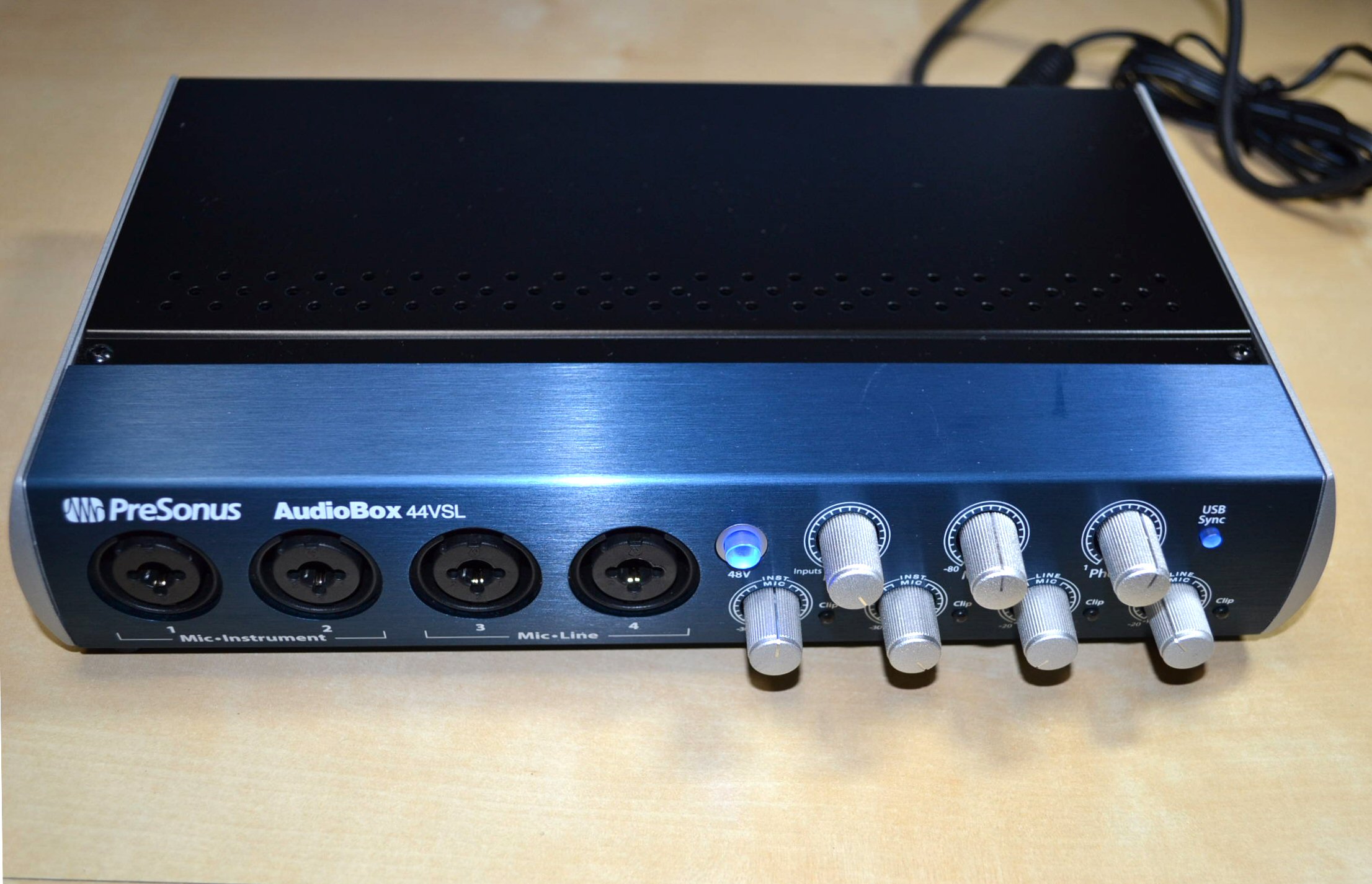

USB Audio Class 2.0対応のオーディオインターフェイス
PreSonusのAudioBox 44VSL



それに対し、USB Audio Class 2.0対応というものも徐々に登場してきており、オーディオインターフェイスでもPreSonusのAudioBox VSLシリーズやRMEのFireface UCXといったものがあります。ただし、現在のところ、USB Class Audio 2.0にはMac、iOSは対応しているものの、Windowsが対応していないのです。そのため、これをWindowsで使うためにはドライバをインストールしないと使えないんですよね。もっともRMEはドライバを使うための高性能なモードがあるし、PreSonusは独自ドライバを出しているから問題にはならないのですが、USB-DAC/DDCのほうはWindowsでは使うことができないケースも多いようです。

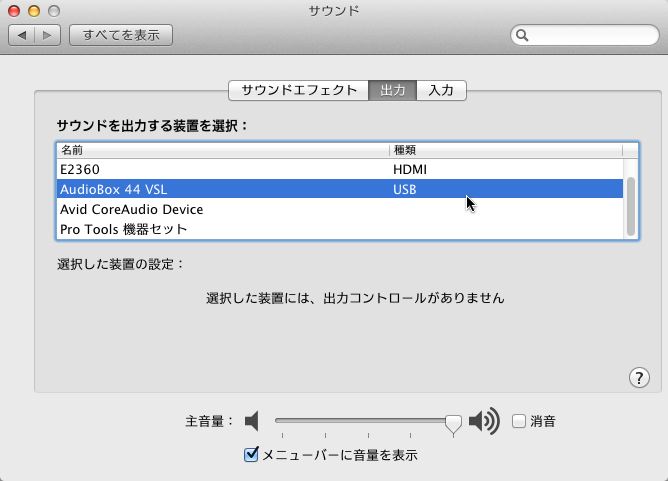

MacであればUSB Audio Class 2.0デバイスも利用可能



一方、CoreAudioというキーワードは、基本的にApple用語ですが、やや意味が曖昧になっているように思えます。通常はUSB Audio Class 対応ということで使われていますが、もともとはMacのオーディオドライバの名前なので、Macで使う際には、ちょっとニュアンスが変わってきそうです。



以上、USBクラス・コンプライアントに関して簡単に紹介してみましたが、ご理解いただけたでしょうか?さらに掘り下げていくと、アシンクロナス転送方式とか、USB転送方式に伴うジッターの発生など難しいネタになってしまうので、この辺は必要あれば、また今度解説してみたいと思います。



Commentsこの記事についたコメント

4件のコメント
  • kTy

    ラトックのUSB DACはUSBのHigh-Speedに対応することで、USB Audio Class 1.0でありながら192kHz対応を果たしていますが、USB Audio Class 1.0とUSB1.1規格はリンクしたものはないのでしょうか。仮に特にデメリットがないのであれば、USB Audio Class 2.0の必要性は薄れるように思うのですが。

    2013年9月6日 5:29 AM
  • 藤本健

    kTyさん
    知りませんでした。ラトックのRAL-24192DM1は、非常にユニークな方法を使っているんですね。確かに、この方法であれば、USB 2.0のスピードを利用しつつ、Windowsでも使えるClass 1.0のドライバで行けるので、なかなか面白いし、有用だと思います。もし、この方法が広がるのであれば、再生に関してだけはこれでよさそうですね。ただ、DTM観点においては、マルチチャンネルが使えるという意味で、Class 2.0の重要性は非常に大きいです。

    2013年9月6日 7:14 AM
  • 児玉義人kodamy@gmail.com

    藤本様
     埼玉県本庄市在住の児玉義人と申します。
    常々「Digital Audio Laboratory」を拝読して勉強させていただいております。有難うございます。
    ただ残念なのは私がごく低レベルの初心者で高度で有用な内容をきちんと理解できないことでもったいないことです。
    今回必要あってネット検索をしていたら、貴ブログの「DTMステーション」(2012年)にあたり、いくつかの貴重な情報を頂きました。
    USB Audio Class 1.0/2.0に関する質問です。
    私は、「DigiFi誌」15,16,17号の付録(DDC,DAC,AMP)をPC(win7,acer aspire desktop、購入三年経過)につないでfoobar2000でflac,wavファイルを鳴らしています。
    音声出力先としてWASAPI(event/push):SPDIFインターフェース
    (6-DF15_D/D_converter)が選択肢にでて、これを選ぶと音楽が再生されます。DDC,DACの対応ファイルは、96KHz/24Bitまでとなっています。96KHz/24Bitの再生時は青色LEDがDDC基盤に点灯します。192/24ファイルは不対応というメッセージが出て再生できません。
    ここまでは雑誌の説明通りですが、PCからRaspberry piにつなぎかえてみたら、予想外の事態が発生しました。
    まずRaspberry pi(Raspbian,MPD,MPC)起動時に自動的にドライバのインストールが始まります。
    generic USB hub,OLASONIC,DF15_D/D_converter3種類です。
    これが済むと音楽再生ができるようになり、96KHz/24Bitはもとより、192/24も鳴りハイレゾを示す青色LEDも点灯します。
    192KHz/24BitのファイルがPCで鳴らず、Raspberry piで鳴る理由は、貴ブログ「DTMステーション」にあるようにwindowsが USB Audio Class 1.0のみの対応で、Linux系はUSB Audio Class 2.0に対応しているのでしょうか。(貴ブログでは、Linux系に関しては言及しておられないようです)
    (雑誌社へあらかじめ訊いてみたのですが、Raspberry pi使用のデータはないが、192/24が鳴るように見えても、96/24に落としてなっていると思われるとのことでした。)
    大変厚かましいお願いですが、ご見解をいただければ有り難いことです。

    2015年3月8日 11:37 AM
  • 藤本健

    児玉さん
    こんにちは。私もそのDACなどを直接触っているわけではありませんので、なんともいえません。確かに以前、Digital Audio Laboratoryでも書いているとおり、Raspberry PiのOSであるLinuxは基本的にUSB Audio Class 2.0対応になっています。
    ただ、普通1.0の製品は1.0ですから、LinuxやMacに接続しても2.0に変身するわけではありません。フォーマット的にどこかでコンバートされてしまっている可能性もありますね。またDACの特性上192kHzをサポートしていない回路だとすれば、仮に192kHzの信号を通しても、高域は出ていない可能性もあると思います。その意味ではステレオサウンド側が言っている見解が正しいと思います。
    まあ、これもあくまでも推測ではありますが…

    2015年3月8日 5:16 PM
